Table Size ( D x W, mm ) 800 x 800
Vaccuum Area ( D x W, mm ) 600 x 600
Max. Print Area ( D x W, mm ) 610 x 610
Min. Print Area ( D x W, mm ) 250 x 250
SUBSTRATE THICKNESS ( mm ) 0.05-6.0
CCD Capturing Range ( mm , work center ) X : ±125～305 , Y : -6.0～+305
CCD Vision Field ( mm in ) 10.5 x 8.4
Visual Registration Accuracy ( mm ) ±0.005
Integration Accuracy ( mm ) ±0.01
Integration Time ( sec ) < 1
Max. O/D frame size ( D x W ) 1050 x 1050
Min. O/D frame size ( D x W ) 850 x 850
Frame height ( mm ) 25 - 38
Screen height at Clean-up Lift-up level ( mm ) 350
Table Height ( mm ) 920 + 60
Max. capacity ( print time in 1 sec , P/H ) 450
Squeegee pressure ( kg lbs, digitally set ) 3 - 60
Squeegee inclination angle ( ° ) 60 - 90
Print head speed ( mm in./sec, digitally set ) 30 - 500
Printing section skew-angle ( ° ) ±2.5
Power source 3∮, 220V/380-V, 50/60Hz
Power consumption ( kw ) 5
Air pressure ( kg/㎠ ) 5～6
Air consumption ( l Gl / crycle ) 12
Dimension ( W x D x H, cm ) 255 x 158 x 165
Weight ( kg ) 1560

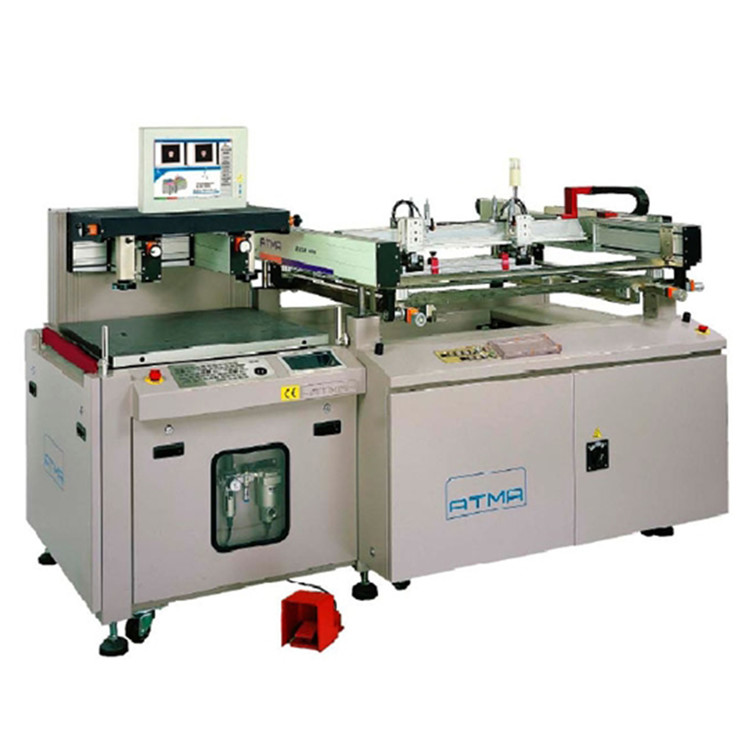

ATMERA MF 66 CCD 영상 자동 맞춤 인쇄기
① 인쇄 응용 : 필름, 시트 및 매우 얇은 보드에 인쇄
PCB/FPC 회로, 솔더 마스크, BGA VIA 플러깅, 레젠드 등
FPD 유리파넬/필름 (EL 필름/파넬, LGP 파넬, BEF 필름, 터치파넬)
콘덕티브, 에미시브, 다이 일렉트리컬, 실링 페이스트 등 인쇄
② 특성
디자인 - 최신의 G7 4 기둥 정밀 스크린 인쇄기로써 수평 슬라이딩 테이블 및 CCD 자동 인식
인쇄 정합 장치는 아주 치밀한 인쇄 정합을 요구하는 인쇄에 적합함.
견고성 및 정확도 - 진보된 강하면서 가벼운 재질로 만든 기계로 톱 클라스 드라이브(6 서버 + 1 AC)
채택 및 빠르면서 조용하고 에너지 고 효율의 정확한 가이즈 및 위치 시스템
빠른 기계 셋업 - 디지털 기능 및 인쇄 수치 (PARAMETER) 셋팅 및 100개의 메모리 / 수치
불러오는 기능은 기계 셋팅을 빠르게 하고 용량을 업그레이드 했음.
작동의 용이성 - 고 기능의 PLC + 컴퓨터 + 컬러 터치 판넬 + 컬러 LCD 디스플레이 + 키보드 +
트랙 볼 + 디지털 셋팅을 나타내는 스위치 판넬, 기계 현황 감시 및 작업 표준,
수치 관리, 사용자에 편리한 작업성
안전 - 고장 진단 시스템에 의한 안전 시스템, 안전회복, 안전 보호, 긴급 정지, 가벼운 기둥 등
추가 옵션 - 왼편 도포 (오른편 도포는 표준), 잉크 떨어짐 방지 시스템, 지그/도구, 인쇄 정합 핀,
로더 / 언로더 (장입/빼기)
문의사항은 유선 상담 하겠습니다.
감사합니다.
